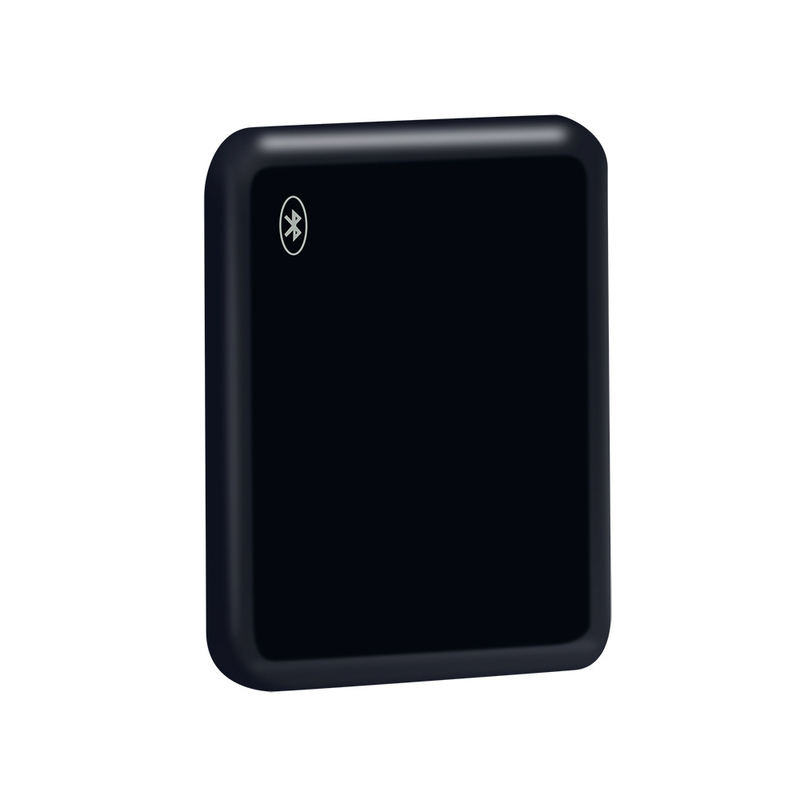

Πρότυπο μονό αναμεταδοτικό ινδουκτικό αντιασχηματιστικό ραντάρ κυκλοφορίας χιλιοστών 79Ghz

Προφυλάξεις

Διαβάστε προσεκτικά πριν τη χρήση

1. Σε μια σκηνή τρέιλερ σε ένα πάρκο logistics, το ραντάρ έχει ένα τυφλό σημείο, επομένως απαιτείται ένα ραντάρ πάνω και κάτω για να εξασφαλιστεί η διέλευση των οχημάτων. Η εγκατάσταση του ραντάρ δεν πρέπει να είναι στο ίδιο επίπεδο με τον στύλο. Ύψος εγκατάστασης για αυτοκίνητα: 60cm-65cm από το κάτω μέρος του ραντάρ έως την επιφάνεια οδήγησης. Ύψος εγκατάστασης για τρέιλερ: 100cm-110cm από το κάτω μέρος του ραντάρ έως την επιφάνεια οδήγησης.

2. Εάν το μπροστινό μέρος του ραντάρ παρεμποδίζεται από την αναγνώριση πινακίδων κυκλοφορίας ή άλλα αντικείμενα, πρέπει να εγκατασταθεί σε ξεχωριστό στύλο για να αποφευχθούν αυτές οι παρεμποδίσεις.

3. Σε περιοχές με πολλά εδαφικά καλύμματα ή μεγάλες μεταλλικές πλάκες, η χρήση δεν συνιστάται. Μπορούν να χρησιμοποιηθούν καλύμματα μικρής επιφάνειας ή τροχιές (απαιτείται επιβεβαίωση με το τεχνικό προσωπικό του κατασκευαστή).

4. Το ραντάρ δεν συνιστάται σε σενάρια απότομων στροφών ή σε δρόμους με μικτή κυκλοφορία πεζών και οχημάτων, καθώς οι πεζοί μπορούν να επηρεάσουν το ραντάρ.

5. Σε σενάρια όπου τα οχήματα εισέρχονται και εξέρχονται ταυτόχρονα, απαιτείται κάθε όχημα να αντιστοιχεί σε έναν μόνο στύλο. Μην ακολουθείτε οχήματα ή παραμένετε κάτω από το βραχίονα.

6. Για βραχίονα διαφήμισης, βραχίονα φραγμού ή πτυσσόμενο βραχίονα, η καλύτερη θέση εγκατάστασης για το ραντάρ είναι προς την κατεύθυνση των εισερχόμενων οχημάτων. Εάν αυτό δεν είναι δυνατό, κάθε όχημα θα πρέπει να αντιστοιχεί σε έναν μόνο στύλο και να αποφεύγεται η παραμονή κάτω από το βραχίονα.

7. Μην τροφοδοτείτε το ραντάρ χρησιμοποιώντας μια έξοδο 12V από μια μητρική πλακέτα πύλης φραγμού. Απαιτείται μια ανεξάρτητη παροχή ρεύματος 12V 1A~2A.

8. Όταν η γωνία χαμηλώματος του στύλου υπερβαίνει τις 45 μοίρες, η ευαισθησία του ραντάρ στην ανίχνευση αντικειμένων που εισβάλλουν θα μειωθεί.

Οδηγίες Εγκατάστασης (Σχηματικό)

Εγκαταστήστε το ραντάρ κάθετα στο κουτί φραγμού με τη λυχνία ένδειξης στραμμένη προς τα πάνω.

Ύψος εγκατάστασης για αυτοκίνητα: 60cm-65cm από το κάτω μέρος του ραντάρ στο έδαφος.

Ύψος εγκατάστασης για μεγάλα οχήματα: 100cm-110cm από το κάτω μέρος του ραντάρ στο έδαφος.

Απόσταση μεταξύ του ραντάρ και του βραχίονα φραγμού: 20cm.

Εγκατάσταση όπως φαίνεται στο παρακάτω διάγραμμα:

Τεχνική προδιαγραφή

Για περισσότερες λεπτομέρειες, ανατρέξτε στο εγχειρίδιο χρήσης

Εγχειρίδιο χρήσης ανιχνευτή ραντάρ TZ7-031-79G.pdf
