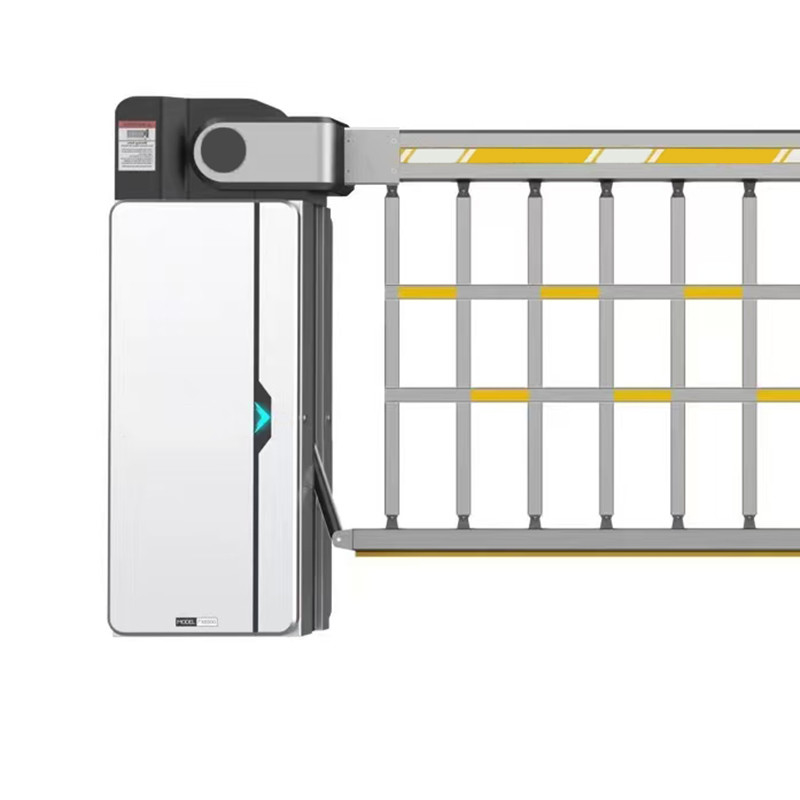

Ηλεκτρικό αερομεταφερόμενο βαρύ φορτίο ευέλικτο ανασυρόμενο φράχτη φραγμό φραγμό πύλη τηλεχειρισμού

Περιγραφή

Το προϊόν αποτελείται από τέσσερα μέρη: το περίβλημα, τον μηχανισμό μετάδοσης, την μονάδα ελέγχου και το άξονα.Χρησιμοποιείται σε σενάρια εφαρμογής για τη διαχείριση πρόσβασης οχημάτων σε κατοικημένες περιοχέςΑυτή η πύλη φράχτη είναι ένας τύπος βαρύτητας με φράχτη άξονα.

ΚΛΕΙΔΙΚΑ χαρακτηριστικά του προϊόντος

*Μοντοκινητήρας, με μηχανισμό μεταφοράς ράβδου σύνδεσης, ελατήριο ισορροπίας, σταθερή και αξιόπιστη λειτουργία, διάρκεια ζωής του κινητήρα έως και περισσότερες από 2,5 εκατομμύρια φορές, διάρκεια ζωής του ελαίου 400.000 φορές.

*Όλη η σειρά είναι τυποποιημένη με λειτουργία ανάκαμψης κατά την αντιμετώπιση εμποδίων, η οποία θα αναπηδήσει αυτόματα όταν η ράβδος παρεμποδιστεί κατά τη διάρκεια της διαδικασίας κάθοδος.

* Υποστήριξη εξωτερικού ραντάρ, τροχιά, υπερύθριες λειτουργίες κατά της σύγκρουσης, ενσωματωμένη έξοδος παροχής ενέργειας DC 12V, μπορεί να χρησιμοποιηθεί για εξωτερική παροχή ενέργειας ραντάρ.

* Υποστήριξη επικοινωνίας RS485 ή παράλληλης σύνδεσης RS485

Παραμέτροι περιβάλλοντος εργασίας:

Διάσταση του σπιτιού: 530*487*1400mm

Τύπος κινητήρα: BLDC

Δύναμη κινητήρα: 180W

Συνολικό μήκος: 6 μέτρα (συμπεριλαμβανομένης της στερέωσης)

Χρήσιμο μήκος πύλης: ≤ 5,47 m

Χρόνος ανοίγματος/κλείσματος: 4s~9s

Δραστηριώδης τάση: DC24V

Θερμοκρασία λειτουργίας: -35 °C~+80 °C

Η τάση εισόδου τροφοδοσίας διακόπτη: AC200~240V

Η τάση εισόδου του ελεγκτή: DC24V ± 10% 7,5A

Σχετική υγρασία: 30% έως 80% (χωρίς συμπύκνωση)

Απόσταση τηλεχειρισμού: ≥ 30 μέτρα

Επίπεδο μόνωσης: F

Επίπεδο προστασίας: IP54

Λειτουργία και χαρακτηριστικά

1Δομή της λαβής του χεριού

Η μετάδοση ράβδου σύνδεσης έχει καλύτερη ισχύ λειτουργίας, σταθερότητα και αξιοπιστία

2. Δομή στρογγυλοτροχιάς τουρμπίνης και δομή κιβωτίου

Εφαρμόστε τη λειτουργία αυτοκλείδωσης με απενεργοποίηση για την αποτελεσματική αποφυγή της πρόσκρουσης του οχήματος από τις πέφτουσες ράβδους

3. Δομή πλανητικού κινήματος

Τυπική κατασκευή, με μεγαλύτερη και σταθερότερη ισχύ κινητήρα

4Μηχανική πλάκα τριγώνου ορίου

Ρυθμιζόμενη ταχύτητα για ομαλότερη άνοδο και πτώση

5Η κινητήρα, με μηχανισμό μετάδοσης ράβδου σύνδεσης, ελατήριο ισορροπίας, σταθερή και αξιόπιστη λειτουργία, διάρκεια ζωής του κινητήρα έως και περισσότερες από 2,5 εκατομμύρια φορές, διάρκεια ζωής του ελαστικού 400.000 φορές.

6Ολόκληρη η σειρά είναι τυποποιημένη με μια λειτουργία ανάκαμψης όταν συναντά εμπόδια, η οποία θα αναπηδήσει αυτόματα όταν η ράβδος εμποδιστεί κατά τη διάρκεια της διαδικασίας κάθοδος.

7. Υποστήριξη εξωτερικού ραντάρ, περιέλιγμα, υπέρυθρη λειτουργία αντι-σπάσιμο, ενσωματωμένη έξοδος παροχής ενέργειας DC 12V, μπορεί να χρησιμοποιηθεί για εξωτερική παροχή ενέργειας ραντάρ.

8Υποστηρίζει επικοινωνία RS485 ή παράλληλη σύνδεση RS485

ΠΑΡΑΜΕΡΑΤΕΡΕΣ Προϊόντος

ΑΡΧΗΣΗ

Οδηγίες συναρμολόγησης πόλων

1Προτού εγκαταλείψει το εργοστάσιο, το κίνημα έχει ρυθμιστεί στην κλειστή θέση.
2Βγάλτε το καπάκι του σασί και ανοίξτε τις πόρτες.

3- Εγκαταστήστε 6 στρογγυλά επίπεδα πλήκτρα 8 * 8 * 28 στις 6 θέσεις κλειδιών στα δύο άκρα του κύριου άξονα του κινήματος.

4Προσοχή: Κατά την ευθυγράμμιση του κλειδιού, βεβαιωθείτε ότι η λαβή είναι επίπεδη.

5. Εγκαταστήστε ελαστικούς πλέκτες D10 και έξαγωνες βίδες κεφαλής εμβέλειας M10 * 45 στις τρύπες και των δύο άκρων του στύλου.

6Τοποθετήστε τον αερομεταφερόμενο στύλο πέδησης G501 στη μέση των δύο στύλων και ευθυγραμμίστε τις τέσσερις τρύπες βίδας.

7Τοποθετήστε 4 εξωτερικές εξάγωνες βίδες M10* 75 στις ευθυγραμμισμένες 4 τρύπες και εισάγετε την ελαστική πλυντήρα D10 στο άλλο άκρο και σφίξτε με το νάτλο M10.

8. Γυρίστε τον τροχό χειρός του κινήματος προς το "Ε" ώστε να περιστραφεί ο μοχλός του φρένου σε οριζόντια θέση.

9.Εγκαταστήστε τον άξονα περιστροφής G501, το μανίκι περιστροφής G501 και την κεφαλή περιστροφής G501 και συνδέστε τον συνδετήρα ρύθμισης ράβδου πέδησης στο κάθισμα σύνδεσης στο πλαίσιο.Και να σφίξετε το σφίξιμο βίδα μανίκι της ρύθμισης του συνδέσμου.

10Συνδέστε το ρεύμα και διορθώστε τον ελεγκτή.
